X-Dash Dashboard

Een volledig programmeerbaar elektronisch display

Helderheid gecombineerd met flexibiliteit





Helderheid

- hoog contrast kleurenscherm

- programmeerbare alarm LEDís

- uitgebreide keuze lettertypes

Flexibiliteit

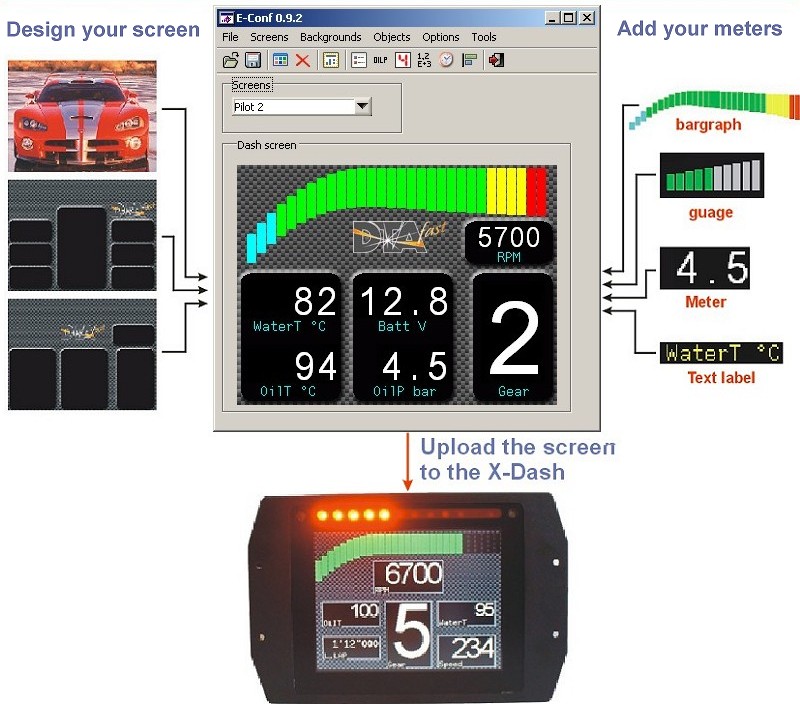

- scherm lay-out naar eigen wens te configureren

- scherm alarmen door gebruiker te definiŽren

- alarm LEDís in 3 kleuren

X-DASH Eigenschappen


- 320 x 240 pixels, 256 kleuren display
- hoge helderheid, 470 cd/m2
- 2-staps achtergrond verlichting
- 6 afmetingen lettertype
- programmeerbare staafdiagram
- achtergrondweergave
- tot 8 gebruiker gedefinieerde schermen
- tot 64 kanalen met gebruiker gedefinieerde alarmen
- 12 programmeerbare oranje toerental LED's
- 1 rood alarm LED
- 1 geel alarm LED
- flexibele tripmaster
- flexibele data logging



X-Dash Technische details



- temperatuurbereik: -10įC tot +70įC

- voltage: 9,4V / 18V, 500mA

- bescherming tegen omkering polariteit

- waterdicht conform IP58

Afmetingen:

- voorkant = 198x130mm

- achterkant = 174x128mm

- scherm = 117x88mm

- gewicht = 680g

Inputs / outputs

Connectors:

- 1 x 16 pools AMP multilock

- 1 x 12 pools AMP mulitlock

- 1 x 20 pools AMP multilock (optie)

Inputs:

- 2 x CAN

- 5 x gebruiker gedefinieerd analog (10 x optie)

- 1 x digitaal voor lap timer

- 1 x digitaal voor wielsnelheid, Hallgever of ABS sensor (4 x optie)

- 1 x USB

- 1 x RS232 (voor firmware upgrade)

- 1 x dag/nacht helderheid (0-12V)

- 4 x schakelaar

Outputs:

1 x 5V analog 500mA (3 x optie)
1 x 12V aux 500mA ( 3 x 200mA optie)
1 x massa aux
